在高浓度氢氧化钠（NaOH）环境下，尤其是高温工况中，金属反应釜的材质选择需极端谨慎。以下是针对不同浓度和温度条件的 材质推荐及关键分析：
一、高浓度NaOH的定义与腐蚀风险
浓度范围：通常指 ≥30% NaOH，尤其是 ≥50% 的浓碱或熔融碱（浓度>73%）。
温度风险：
常温（<50°C）：腐蚀速率较低，但长期浸泡仍需耐碱材料。
高温（≥80°C）：腐蚀显著加剧，可能引发 碱脆（苛性脆化） 和 均匀腐蚀。
二、推荐材质及适用条件
1. 纯镍（Nickel 200/201）
适用条件：
浓度 ≤50% NaOH，温度≤沸点（如50% NaOH沸点约140°C）。
熔融NaOH（需温度≤500°C）。
优势：
镍对浓碱的钝化能力极强，耐均匀腐蚀和碱脆。
焊接性能好，可直接制造反应釜主体。
劣势：
成本极高（约¥200-350/kg），仅限关键设备使用。
2. 镍铜合金（Monel 400）
适用条件：
浓度 ≤70% NaOH，温度≤150°C。
尤其适合含微量氯离子（Cl⁻）的碱性环境。
优势：
耐碱性仅次于纯镍，抗氯离子腐蚀能力强。
机械强度高，适合高压反应釜。
劣势：
高温浓碱（如≥80% NaOH，>200°C）仍可能发生晶间腐蚀。
3. 低碳钢（Q235）+ 非金属衬里
适用条件：
浓度 任意，温度≤衬里材料耐温极限（如PTFE衬里≤200°C）。
推荐衬里材料：
PTFE（聚四氟乙烯）：耐所有浓度NaOH，最高至250°C（短期）。
PFA（可熔性聚四氟乙烯）：耐温性略优，抗渗透性更好。
镍衬里：通过爆炸复合或堆焊工艺，成本较高但耐温性更优。
优势：
经济实惠（碳钢+PTFE衬里成本约为纯镍的1/5）。
可定制复杂结构，维护方便。
劣势：
衬里破损后碳钢基体迅速腐蚀，需定期检测。

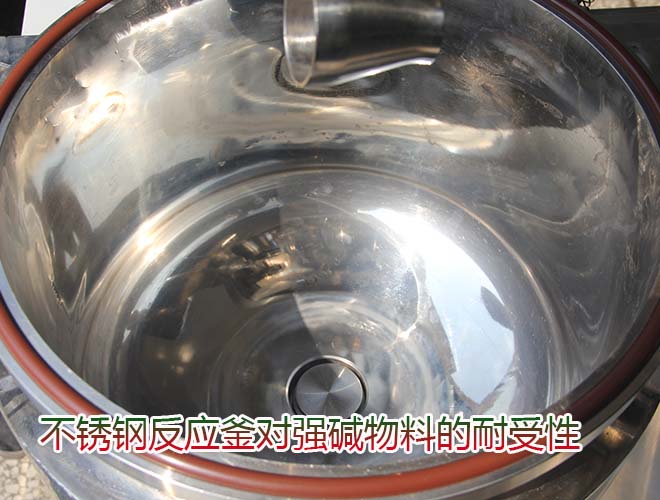

4. 不锈钢（谨慎使用！）
可用场景：
常温稀碱（≤20% NaOH）：316L不锈钢短期可用。
禁用场景：
浓度≥30% 或温度≥80°C：奥氏体不锈钢（304/316L）易发生碱脆和晶间腐蚀。
三、不同工况下的材质选择指南
| NaOH浓度 | 温度范围 | 推荐材质 | 替代方案 |
|---|---|---|---|
| 30%~50% | ≤80°C | Monel 400 | 低碳钢+PTFE衬里 |
| 50%~70% | ≤150°C | Nickel 200 | Monel 400（短期） |
| ≥70% | ≤200°C（液态） | Nickel 200 + 定期退火处理 | 碳钢+镍衬里 |
| 熔融碱 | 300°C~500°C | Nickel 201（低硫低碳） | 陶瓷内胆反应釜 |
四、关键设计建议
避免应力集中：
焊接后需 退火处理（尤其对镍基合金），消除残余应力，降低碱脆风险。
温度控制：
设置夹套冷却系统，避免局部过热。
杂质管控：
严禁混入 氯离子（Cl⁻） 或 硫化物（S²⁻），否则加速腐蚀。
监测与维护：
定期检测壁厚（超声波测厚）、焊缝裂纹（渗透检测）。
五、成本对比（以1m³反应釜为例）
| 材质方案 | 初始成本（万元） | 寿命（年） | 维护成本 |
|---|---|---|---|
| 纯镍（Nickel 200） | 150~200 | 10~15 | 低（无需衬里更换） |
| Monel 400 | 80~120 | 8~12 | 中（需定期退火） |
| 碳钢+PTFE衬里 | 30~50 | 5~8 | 高（每3年更换衬里） |
| 陶瓷内胆反应釜 | 200~300 | 15~20 | 极低（耐极端条件） |
六、总结
最佳选择：
高浓度液态NaOH（≤70%）：优先选用 Nickel 200/201 或 Monel 400。
熔融NaOH（>73%）：必须使用 Nickel 201 或 陶瓷内胆反应釜。
经济方案：
中低温工况可选 碳钢+PTFE衬里，但需严格监控衬里完整性。
绝对避免：
使用不锈钢（304/316L）处理高温高浓度NaOH，否则设备可能快速失效！
最终决策需结合具体工况参数（浓度、温度、压力、杂质）及预算，建议委托专业腐蚀工程师进行 材料挂片试验 或 电化学测试 验证。
